Short-circuit proof

E2010

EE 20/10,5

Short-circuit proof

0.6 VA - 40ºC/B

0.5 VA - 70ºC/B

Logo CE

Acording regulations:

EN61558 EN60590 EN60472 UL506 UL1585

Simple primary(V):

230 / 115

Dual secondary(V):

2x( 4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0 )

Vo/Vn:

1.7 (Vo-no load voltage, Vn-load voltage)

 E2010

Weight/unit:

40 gr

> Simple secondary

> Dual secondary

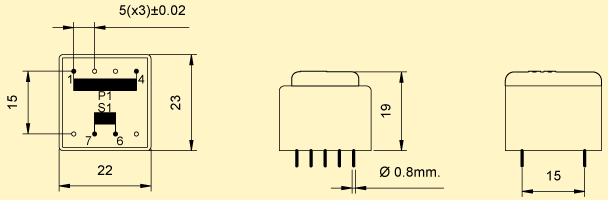

Simple secondary

E2010
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E2010014 0.6 VA 40/B 230 V - 4.5 V - 133.0 mA - 7.6 V
E2010000 0.6 VA 40/B 230 V - 6.0 V - 100.0 mA - 10.2 V
E2010002 0.6 VA 40/B 230 V - 7.5 V - 80.0 mA - 12.7 V
E2010004 0.6 VA 40/B 230 V - 9.0 V - 67.0 mA - 15.3 V
E2010006 0.6 VA 40/B 230 V - 12.0 V - 50.0 mA - 20.4 V
E2010008 0.6 VA 40/B 230 V - 15.0 V - 40.0 mA - 25.5 V
E2010010 0.6 VA 40/B 230 V - 18.0 V - 33.0 mA - 30.6 V
E2010012 0.6 VA 40/B 230 V - 24.0 V - 25.0 mA - 40.8 V
E2010064 0.5 VA 70/B 230 V - 4.5 V - 111.0 mA - 7.6 V
E2010050 0.5 VA 70/B 230 V - 6.0 V - 83.0 mA - 10.2 V
E2010052 0.5 VA 70/B 230 V - 7.5 V - 67.0 mA - 12.7 V
E2010054 0.5 VA 70/B 230 V - 9.0 V - 56.0 mA - 15.3 V
E2010056 0.5 VA 70/B 230 V - 12.0 V - 42.0 mA - 20.4 V
E2010058 0.5 VA 70/B 230 V - 15.0 V - 33.0 mA - 25.5 V
E2010060 0.5 VA 70/B 230 V - 18.0 V - 28.0 mA - 30.6 V
E2010062 0.5 VA 70/B 230 V - 24.0 V - 21.0 mA - 40.8 V
E2010114 0.6 VA 40/B 115 V - 4.5 V - 133.0 mA - 7.6 V
E2010100 0.6 VA 40/B 115 V - 6.0 V - 100.0 mA - 10.2 V
E2010102 0.6 VA 40/B 115 V - 7.5 V - 80.0 mA - 12.7 V
E2010104 0.6 VA 40/B 115 V - 9.0 V - 67.0 mA - 15.3 V
E2010106 0.6 VA 40/B 115 V - 12.0 V - 50.0 mA - 20.4 V
E2010108 0.6 VA 40/B 115 V - 15.0 V - 40.0 mA - 25.5 V
E2010110 0.6 VA 40/B 115 V - 18.0 V - 33.0 mA - 30.6 V
E2010112 0.6 VA 40/B 115 V - 24.0 V - 25.0 mA - 40.8 V
E2010164 0.5 VA 70/B 115 V - 4.5 V - 111.0 mA - 7.6 V
E2010150 0.5 VA 70/B 115 V - 6.0 V - 83.0 mA - 10.2 V
E2010152 0.5 VA 70/B 115 V - 7.5 V - 67.0 mA - 12.7 V
E2010154 0.5 VA 70/B 115 V - 9.0 V - 56.0 mA - 15.3 V
E2010156 0.5 VA 70/B 115 V - 12.0 V - 42.0 mA - 20.4 V
E2010158 0.5 VA 70/B 115 V - 15.0 V - 33.0 mA - 25.5 V
E2010160 0.5 VA 70/B 115 V - 18.0 V - 28.0 mA - 30.6 V
E2010162 0.5 VA 70/B 115 V - 24.0 V - 21.0 mA - 40.8 V

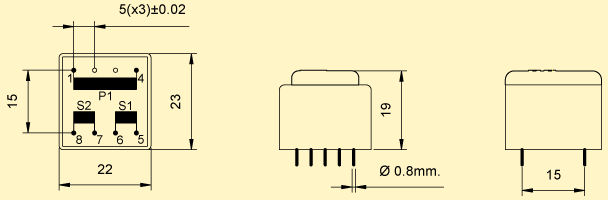

Dual secondary

E2010
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E2010015 0.6 VA 40/B 230 V - 4.5 V 4.5 V 67.0 mA 67.0 mA 2x7.6 V
E2010001 0.6 VA 40/B 230 V - 6.0 V 6.0 V 50.0 mA 50.0 mA 2x10.2 V
E2010003 0.6 VA 40/B 230 V - 7.5 V 7.5 V 40.0 mA 40.0 mA 2x12.7 V
E2010005 0.6 VA 40/B 230 V - 9.0 V 9.0 V 33.0 mA 33.0 mA 2x15.3 V
E2010007 0.6 VA 40/B 230 V - 12.0 V 12.0 V 25.0 mA 25.0 mA 2x20.4 V
E2010009 0.6 VA 40/B 230 V - 15.0 V 15.0 V 20.0 mA 20.0 mA 2x25.5 V
E2010011 0.6 VA 40/B 230 V - 18.0 V 18.0 V 17.0 mA 17.0 mA 2x30.6 V
E2010013 0.6 VA 40/B 230 V - 24.0 V 24.0 V 12.0 mA 12.0 mA 2x40.8 V
E2010065 0.5 VA 70/B 230 V - 4.5 V 4.5 V 56.0 mA 56.0 mA 2x7.6 V
E2010051 0.5 VA 70/B 230 V - 6.0 V 6.0 V 42.0 mA 42.0 mA 2x10.2 V
E2010053 0.5 VA 70/B 230 V - 7.5 V 7.5 V 33.0 mA 33.0 mA 2x12.7 V
E2010055 0.5 VA 70/B 230 V - 9.0 V 9.0 V 28.0 mA 28.0 mA 2x15.3 V
E2010057 0.5 VA 70/B 230 V - 12.0 V 12.0 V 21.0 mA 21.0 mA 2x20.4 V
E2010059 0.5 VA 70/B 230 V - 15.0 V 15.0 V 17.0 mA 17.0 mA 2x25.5 V
E2010061 0.5 VA 70/B 230 V - 18.0 V 18.0 V 14.0 mA 14.0 mA 2x30.6 V
E2010063 0.5 VA 70/B 230 V - 24.0 V 24.0 V 10.0 mA 10.0 mA 2x40.8 V
E2010115 0.6 VA 40/B 115 V - 4.5 V 4.5 V 67.0 mA 67.0 mA 2x7.6 V
E2010101 0.6 VA 40/B 115 V - 6.0 V 6.0 V 50.0 mA 50.0 mA 2x10.2 V
E2010103 0.6 VA 40/B 115 V - 7.5 V 7.5 V 40.0 mA 40.0 mA 2x12.7 V
E2010105 0.6 VA 40/B 115 V - 9.0 V 9.0 V 33.0 mA 33.0 mA 2x15.3 V
E2010107 0.6 VA 40/B 115 V - 12.0 V 12.0 V 25.0 mA 25.0 mA 2x20.4 V
E2010109 0.6 VA 40/B 115 V - 15.0 V 15.0 V 20.0 mA 20.0 mA 2x25.5 V
E2010111 0.6 VA 40/B 115 V - 18.0 V 18.0 V 17.0 mA 17.0 mA 2x30.6 V
E2010113 0.6 VA 40/B 115 V - 24.0 V 24.0 V 12.0 mA 12.0 mA 2x40.8 V
E2010165 0.5 VA 70/B 115 V - 4.5 V 4.5 V 56.0 mA 56.0 mA 2x7.6 V
E2010151 0.5 VA 70/B 115 V - 6.0 V 6.0 V 42.0 mA 42.0 mA 2x10.2 V
E2010153 0.5 VA 70/B 115 V - 7.5 V 7.5 V 33.0 mA 33.0 mA 2x12.7 V
E2010155 0.5 VA 70/B 115 V - 9.0 V 9.0 V 28.0 mA 28.0 mA 2x15.3 V
E2010157 0.5 VA 70/B 115 V - 12.0 V 12.0 V 21.0 mA 21.0 mA 2x20.4 V
E2010159 0.5 VA 70/B 115 V - 15.0 V 15.0 V 17.0 mA 17.0 mA 2x25.5 V
E2010161 0.5 VA 70/B 115 V - 18.0 V 18.0 V 14.0 mA 14.0 mA 2x30.6 V
E2010163 0.5 VA 70/B 115 V - 24.0 V 24.0 V 10.0 mA 10.0 mA 2x40.8 V
