External protection

E3817

EI 38/16,5

External protection

4.5 VA - 40ºC/B

3.8 VA - 70ºC/B

Logo CE

Acording regulations:

EN61558 EN60590 EN60472 UL506 UL1585

Simple primary(V):

230 / 115

Dual secondary(V):

2x( 4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0 )

Center tapped secondary (V):

4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0

Vo/Vn:

1.4 (Vo-no load voltage, Vn-load voltage)

 E3817

Weight/unit:

250 gr

> Simple secondary

> Dual secondary

> Center tapped secondary

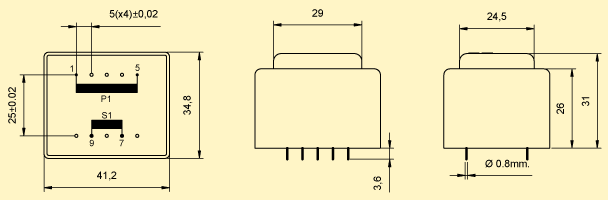

Simple secondary

E3817
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E3817014 4.5 VA 40/B 230 V - 4.5 V - 1000.0 mA - 6.3 V
E3817000 4.5 VA 40/B 230 V - 6.0 V - 750.0 mA - 8.4 V
E3817002 4.5 VA 40/B 230 V - 7.5 V - 600.0 mA - 10.5 V
E3817004 4.5 VA 40/B 230 V - 9.0 V - 500.0 mA - 12.6 V
E3817006 4.5 VA 40/B 230 V - 12.0 V - 375.0 mA - 16.8 V
E3817008 4.5 VA 40/B 230 V - 15.0 V - 300.0 mA - 21.0 V
E3817010 4.5 VA 40/B 230 V - 18.0 V - 250.0 mA - 25.2 V
E3817012 4.5 VA 40/B 230 V - 24.0 V - 188.0 mA - 33.6 V
E3817064 3.8 VA 70/B 230 V - 4.5 V - 844.0 mA - 6.3 V
E3817050 3.8 VA 70/B 230 V - 6.0 V - 633.0 mA - 8.4 V
E3817052 3.8 VA 70/B 230 V - 7.5 V - 507.0 mA - 10.5 V
E3817054 3.8 VA 70/B 230 V - 9.0 V - 422.0 mA - 12.6 V
E3817056 3.8 VA 70/B 230 V - 12.0 V - 317.0 mA - 16.8 V
E3817058 3.8 VA 70/B 230 V - 15.0 V - 253.0 mA - 21.0 V
E3817060 3.8 VA 70/B 230 V - 18.0 V - 211.0 mA - 25.2 V
E3817062 3.8 VA 70/B 230 V - 24.0 V - 158.0 mA - 33.6 V
E3817114 4.5 VA 40/B 115 V - 4.5 V - 1000.0 mA - 6.3 V
E3817100 4.5 VA 40/B 115 V - 6.0 V - 750.0 mA - 8.4 V
E3817102 4.5 VA 40/B 115 V - 7.5 V - 600.0 mA - 10.5 V
E3817104 4.5 VA 40/B 115 V - 9.0 V - 500.0 mA - 12.6 V
E3817106 4.5 VA 40/B 115 V - 12.0 V - 375.0 mA - 16.8 V
E3817108 4.5 VA 40/B 115 V - 15.0 V - 300.0 mA - 21.0 V
E3817110 4.5 VA 40/B 115 V - 18.0 V - 250.0 mA - 25.2 V
E3817112 4.5 VA 40/B 115 V - 24.0 V - 188.0 mA - 33.6 V
E3817164 3.8 VA 70/B 115 V - 4.5 V - 844.0 mA - 6.3 V
E3817150 3.8 VA 70/B 115 V - 6.0 V - 633.0 mA - 8.4 V
E3817152 3.8 VA 70/B 115 V - 7.5 V - 507.0 mA - 10.5 V
E3817154 3.8 VA 70/B 115 V - 9.0 V - 422.0 mA - 12.6 V
E3817156 3.8 VA 70/B 115 V - 12.0 V - 317.0 mA - 16.8 V
E3817158 3.8 VA 70/B 115 V - 15.0 V - 253.0 mA - 21.0 V
E3817160 3.8 VA 70/B 115 V - 18.0 V - 211.0 mA - 25.2 V
E3817162 3.8 VA 70/B 115 V - 24.0 V - 158.0 mA - 33.6 V

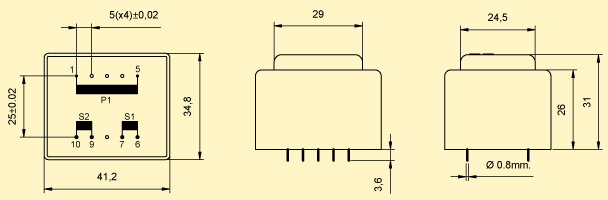

Dual secondary

E3817
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E3817015 4.5 VA 40/B 230 V - 4.5 V 4.5 V 500.0 mA 500.0 mA 2x6.3 V
E3817001 4.5 VA 40/B 230 V - 6.0 V 6.0 V 375.0 mA 375.0 mA 2x8.4 V
E3817003 4.5 VA 40/B 230 V - 7.5 V 7.5 V 300.0 mA 300.0 mA 2x10.5 V
E3817005 4.5 VA 40/B 230 V - 9.0 V 9.0 V 250.0 mA 250.0 mA 2x12.6 V
E3817007 4.5 VA 40/B 230 V - 12.0 V 12.0 V 188.0 mA 188.0 mA 2x16.8 V
E3817009 4.5 VA 40/B 230 V - 15.0 V 15.0 V 150.0 mA 150.0 mA 2x21.0 V
E3817011 4.5 VA 40/B 230 V - 18.0 V 18.0 V 125.0 mA 125.0 mA 2x25.2 V
E3817013 4.5 VA 40/B 230 V - 24.0 V 24.0 V 94.0 mA 94.0 mA 2x33.6 V
E3817065 3.8 VA 70/B 230 V - 4.5 V 4.5 V 422.0 mA 422.0 mA 2x6.3 V
E3817051 3.8 VA 70/B 230 V - 6.0 V 6.0 V 317.0 mA 317.0 mA 2x8.4 V
E3817053 3.8 VA 70/B 230 V - 7.5 V 7.5 V 253.0 mA 253.0 mA 2x10.5 V
E3817055 3.8 VA 70/B 230 V - 9.0 V 9.0 V 211.0 mA 211.0 mA 2x12.6 V
E3817057 3.8 VA 70/B 230 V - 12.0 V 12.0 V 158.0 mA 158.0 mA 2x16.8 V
E3817059 3.8 VA 70/B 230 V - 15.0 V 15.0 V 127.0 mA 127.0 mA 2x21.0 V
E3817061 3.8 VA 70/B 230 V - 18.0 V 18.0 V 106.0 mA 106.0 mA 2x25.2 V
E3817063 3.8 VA 70/B 230 V - 24.0 V 24.0 V 79.0 mA 79.0 mA 2x33.6 V
E3817115 4.5 VA 40/B 115 V - 4.5 V 4.5 V 500.0 mA 500.0 mA 2x6.3 V
E3817101 4.5 VA 40/B 115 V - 6.0 V 6.0 V 375.0 mA 375.0 mA 2x8.4 V
E3817103 4.5 VA 40/B 115 V - 7.5 V 7.5 V 300.0 mA 300.0 mA 2x10.5 V
E3817105 4.5 VA 40/B 115 V - 9.0 V 9.0 V 250.0 mA 250.0 mA 2x12.6 V
E3817107 4.5 VA 40/B 115 V - 12.0 V 12.0 V 188.0 mA 188.0 mA 2x16.8 V
E3817109 4.5 VA 40/B 115 V - 15.0 V 15.0 V 150.0 mA 150.0 mA 2x21.0 V
E3817111 4.5 VA 40/B 115 V - 18.0 V 18.0 V 125.0 mA 125.0 mA 2x25.2 V
E3817113 4.5 VA 40/B 115 V - 24.0 V 24.0 V 94.0 mA 94.0 mA 2x33.6 V
E3817165 3.8 VA 70/B 115 V - 4.5 V 4.5 V 422.0 mA 422.0 mA 2x6.3 V
E3817151 3.8 VA 70/B 115 V - 6.0 V 6.0 V 317.0 mA 317.0 mA 2x8.4 V
E3817153 3.8 VA 70/B 115 V - 7.5 V 7.5 V 253.0 mA 253.0 mA 2x10.5 V
E3817155 3.8 VA 70/B 115 V - 9.0 V 9.0 V 211.0 mA 211.0 mA 2x12.6 V
E3817157 3.8 VA 70/B 115 V - 12.0 V 12.0 V 158.0 mA 158.0 mA 2x16.8 V
E3817159 3.8 VA 70/B 115 V - 15.0 V 15.0 V 127.0 mA 127.0 mA 2x21.0 V
E3817161 3.8 VA 70/B 115 V - 18.0 V 18.0 V 106.0 mA 106.0 mA 2x25.2 V
E3817163 3.8 VA 70/B 115 V - 24.0 V 24.0 V 79.0 mA 79.0 mA 2x33.6 V

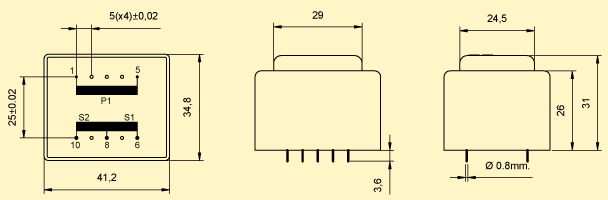

Center tapped secondary

E3817
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
{$st[i].ref} 4.5 VA 40/B 230 V - 4.5 V 4.5 V 500.0 mA 500.0 mA 2x6.3 V
{$st[i].ref} 4.5 VA 40/B 230 V - 6.0 V 6.0 V 375.0 mA 375.0 mA 2x8.4 V
{$st[i].ref} 4.5 VA 40/B 230 V - 7.5 V 7.5 V 300.0 mA 300.0 mA 2x10.5 V
{$st[i].ref} 4.5 VA 40/B 230 V - 9.0 V 9.0 V 250.0 mA 250.0 mA 2x12.6 V
{$st[i].ref} 4.5 VA 40/B 230 V - 12.0 V 12.0 V 188.0 mA 188.0 mA 2x16.8 V
{$st[i].ref} 4.5 VA 40/B 230 V - 15.0 V 15.0 V 150.0 mA 150.0 mA 2x21.0 V
{$st[i].ref} 4.5 VA 40/B 230 V - 18.0 V 18.0 V 125.0 mA 125.0 mA 2x25.2 V
{$st[i].ref} 4.5 VA 40/B 230 V - 24.0 V 24.0 V 94.0 mA 94.0 mA 2x33.6 V
{$st[i].ref} 3.8 VA 70/B 230 V - 4.5 V 4.5 V 422.0 mA 422.0 mA 2x6.3 V
{$st[i].ref} 3.8 VA 70/B 230 V - 6.0 V 6.0 V 317.0 mA 317.0 mA 2x8.4 V
{$st[i].ref} 3.8 VA 70/B 230 V - 7.5 V 7.5 V 253.0 mA 253.0 mA 2x10.5 V
{$st[i].ref} 3.8 VA 70/B 230 V - 9.0 V 9.0 V 211.0 mA 211.0 mA 2x12.6 V
{$st[i].ref} 3.8 VA 70/B 230 V - 12.0 V 12.0 V 158.0 mA 158.0 mA 2x16.8 V
{$st[i].ref} 3.8 VA 70/B 230 V - 15.0 V 15.0 V 127.0 mA 127.0 mA 2x21.0 V
{$st[i].ref} 3.8 VA 70/B 230 V - 18.0 V 18.0 V 106.0 mA 106.0 mA 2x25.2 V
{$st[i].ref} 3.8 VA 70/B 230 V - 24.0 V 24.0 V 79.0 mA 79.0 mA 2x33.6 V
{$st[i].ref} 4.5 VA 40/B 115 V - 4.5 V 4.5 V 500.0 mA 500.0 mA 2x6.3 V
{$st[i].ref} 4.5 VA 40/B 115 V - 6.0 V 6.0 V 375.0 mA 375.0 mA 2x8.4 V
{$st[i].ref} 4.5 VA 40/B 115 V - 7.5 V 7.5 V 300.0 mA 300.0 mA 2x10.5 V
{$st[i].ref} 4.5 VA 40/B 115 V - 9.0 V 9.0 V 250.0 mA 250.0 mA 2x12.6 V
{$st[i].ref} 4.5 VA 40/B 115 V - 12.0 V 12.0 V 188.0 mA 188.0 mA 2x16.8 V
{$st[i].ref} 4.5 VA 40/B 115 V - 15.0 V 15.0 V 150.0 mA 150.0 mA 2x21.0 V
{$st[i].ref} 4.5 VA 40/B 115 V - 18.0 V 18.0 V 125.0 mA 125.0 mA 2x25.2 V
{$st[i].ref} 4.5 VA 40/B 115 V - 24.0 V 24.0 V 94.0 mA 94.0 mA 2x33.6 V
{$st[i].ref} 3.8 VA 70/B 115 V - 4.5 V 4.5 V 422.0 mA 422.0 mA 2x6.3 V
{$st[i].ref} 3.8 VA 70/B 115 V - 6.0 V 6.0 V 317.0 mA 317.0 mA 2x8.4 V
{$st[i].ref} 3.8 VA 70/B 115 V - 7.5 V 7.5 V 253.0 mA 253.0 mA 2x10.5 V
{$st[i].ref} 3.8 VA 70/B 115 V - 9.0 V 9.0 V 211.0 mA 211.0 mA 2x12.6 V
{$st[i].ref} 3.8 VA 70/B 115 V - 12.0 V 12.0 V 158.0 mA 158.0 mA 2x16.8 V
{$st[i].ref} 3.8 VA 70/B 115 V - 15.0 V 15.0 V 127.0 mA 127.0 mA 2x21.0 V
{$st[i].ref} 3.8 VA 70/B 115 V - 18.0 V 18.0 V 106.0 mA 106.0 mA 2x25.2 V
{$st[i].ref} 3.8 VA 70/B 115 V - 24.0 V 24.0 V 79.0 mA 79.0 mA 2x33.6 V
