External protection

E5419B

EI 54/18,8

External protection

16.0 VA - 40ºC/B

13.0 VA - 70ºC/B

Logo CE

Acording regulations:

EN61558 EN60590 EN60472 UL506 UL1585

Simple primary(V):

230 / 115

Dual secondary(V):

2x( 4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0 )

Center tapped secondary (V):

4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0

Vo/Vn:

1.25 (Vo-no load voltage, Vn-load voltage)

 E5419B

Weight/unit:

430 gr

> Simple secondary

> Dual secondary

> Center tapped secondary

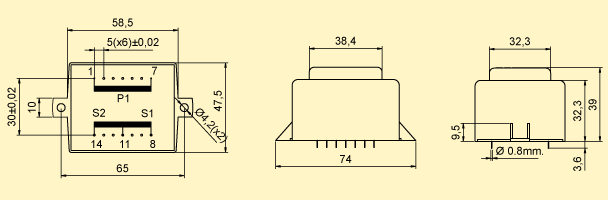

Simple secondary

E5419B
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E5419514 16.0 VA 40/B 230 V - 4.5 V - 3556.0 mA - 5.6 V
E5419500 16.0 VA 40/B 230 V - 6.0 V - 2667.0 mA - 7.5 V
E5419502 16.0 VA 40/B 230 V - 7.5 V - 2133.0 mA - 9.3 V
E5419504 16.0 VA 40/B 230 V - 9.0 V - 1778.0 mA - 11.2 V
E5419506 16.0 VA 40/B 230 V - 12.0 V - 1333.0 mA - 15.0 V
E5419508 16.0 VA 40/B 230 V - 15.0 V - 1067.0 mA - 18.7 V
E5419510 16.0 VA 40/B 230 V - 18.0 V - 889.0 mA - 22.5 V
E5419512 16.0 VA 40/B 230 V - 24.0 V - 667.0 mA - 30.0 V
E5419564 13.0 VA 70/B 230 V - 4.5 V - 2889.0 mA - 5.6 V
E5419550 13.0 VA 70/B 230 V - 6.0 V - 2167.0 mA - 7.5 V
E5419552 13.0 VA 70/B 230 V - 7.5 V - 1733.0 mA - 9.3 V
E5419554 13.0 VA 70/B 230 V - 9.0 V - 1444.0 mA - 11.2 V
E5419556 13.0 VA 70/B 230 V - 12.0 V - 1083.0 mA - 15.0 V
E5419558 13.0 VA 70/B 230 V - 15.0 V - 867.0 mA - 18.7 V
E5419560 13.0 VA 70/B 230 V - 18.0 V - 722.0 mA - 22.5 V
E5419562 13.0 VA 70/B 230 V - 24.0 V - 542.0 mA - 30.0 V
E5419614 16.0 VA 40/B 115 V - 4.5 V - 3556.0 mA - 5.6 V
E5419600 16.0 VA 40/B 115 V - 6.0 V - 2667.0 mA - 7.5 V
E5419602 16.0 VA 40/B 115 V - 7.5 V - 2133.0 mA - 9.3 V
E5419604 16.0 VA 40/B 115 V - 9.0 V - 1778.0 mA - 11.2 V
E5419606 16.0 VA 40/B 115 V - 12.0 V - 1333.0 mA - 15.0 V
E5419608 16.0 VA 40/B 115 V - 15.0 V - 1067.0 mA - 18.7 V
E5419610 16.0 VA 40/B 115 V - 18.0 V - 889.0 mA - 22.5 V
E5419612 16.0 VA 40/B 115 V - 24.0 V - 667.0 mA - 30.0 V
E5419664 13.0 VA 70/B 115 V - 4.5 V - 2889.0 mA - 5.6 V
E5419650 13.0 VA 70/B 115 V - 6.0 V - 2167.0 mA - 7.5 V
E5419652 13.0 VA 70/B 115 V - 7.5 V - 1733.0 mA - 9.3 V
E5419654 13.0 VA 70/B 115 V - 9.0 V - 1444.0 mA - 11.2 V
E5419656 13.0 VA 70/B 115 V - 12.0 V - 1083.0 mA - 15.0 V
E5419658 13.0 VA 70/B 115 V - 15.0 V - 867.0 mA - 18.7 V
E5419660 13.0 VA 70/B 115 V - 18.0 V - 722.0 mA - 22.5 V
E5419662 13.0 VA 70/B 115 V - 24.0 V - 542.0 mA - 30.0 V

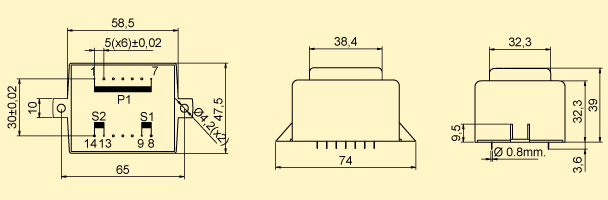

Dual secondary

E5419B
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E5419515 16.0 VA 40/B 230 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
E5419501 16.0 VA 40/B 230 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
E5419503 16.0 VA 40/B 230 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
E5419505 16.0 VA 40/B 230 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
E5419507 16.0 VA 40/B 230 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
E5419509 16.0 VA 40/B 230 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
E5419511 16.0 VA 40/B 230 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
E5419513 16.0 VA 40/B 230 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
E5419565 13.0 VA 70/B 230 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
E5419551 13.0 VA 70/B 230 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
E5419553 13.0 VA 70/B 230 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
E5419555 13.0 VA 70/B 230 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
E5419557 13.0 VA 70/B 230 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
E5419559 13.0 VA 70/B 230 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
E5419561 13.0 VA 70/B 230 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
E5419563 13.0 VA 70/B 230 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V
E5419615 16.0 VA 40/B 115 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
E5419601 16.0 VA 40/B 115 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
E5419603 16.0 VA 40/B 115 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
E5419605 16.0 VA 40/B 115 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
E5419607 16.0 VA 40/B 115 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
E5419609 16.0 VA 40/B 115 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
E5419611 16.0 VA 40/B 115 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
E5419613 16.0 VA 40/B 115 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
E5419665 13.0 VA 70/B 115 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
E5419651 13.0 VA 70/B 115 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
E5419653 13.0 VA 70/B 115 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
E5419655 13.0 VA 70/B 115 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
E5419657 13.0 VA 70/B 115 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
E5419659 13.0 VA 70/B 115 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
E5419661 13.0 VA 70/B 115 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
E5419663 13.0 VA 70/B 115 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V

Center tapped secondary

E5419B
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
{$st[i].ref} 16.0 VA 40/B 230 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
{$st[i].ref} 16.0 VA 40/B 230 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
{$st[i].ref} 16.0 VA 40/B 230 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
{$st[i].ref} 16.0 VA 40/B 230 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
{$st[i].ref} 16.0 VA 40/B 230 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
{$st[i].ref} 16.0 VA 40/B 230 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
{$st[i].ref} 16.0 VA 40/B 230 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
{$st[i].ref} 16.0 VA 40/B 230 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
{$st[i].ref} 13.0 VA 70/B 230 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
{$st[i].ref} 13.0 VA 70/B 230 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
{$st[i].ref} 13.0 VA 70/B 230 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
{$st[i].ref} 13.0 VA 70/B 230 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
{$st[i].ref} 13.0 VA 70/B 230 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
{$st[i].ref} 13.0 VA 70/B 230 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
{$st[i].ref} 13.0 VA 70/B 230 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
{$st[i].ref} 13.0 VA 70/B 230 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V
{$st[i].ref} 16.0 VA 40/B 115 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
{$st[i].ref} 16.0 VA 40/B 115 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
{$st[i].ref} 16.0 VA 40/B 115 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
{$st[i].ref} 16.0 VA 40/B 115 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
{$st[i].ref} 16.0 VA 40/B 115 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
{$st[i].ref} 16.0 VA 40/B 115 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
{$st[i].ref} 16.0 VA 40/B 115 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
{$st[i].ref} 16.0 VA 40/B 115 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
{$st[i].ref} 13.0 VA 70/B 115 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
{$st[i].ref} 13.0 VA 70/B 115 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
{$st[i].ref} 13.0 VA 70/B 115 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
{$st[i].ref} 13.0 VA 70/B 115 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
{$st[i].ref} 13.0 VA 70/B 115 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
{$st[i].ref} 13.0 VA 70/B 115 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
{$st[i].ref} 13.0 VA 70/B 115 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
{$st[i].ref} 13.0 VA 70/B 115 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V
