Short-circuit proof

E2006

EE 20/6

Short-circuit proof

0.4 VA - 40ºC/B

0.35 VA - 70ºC/B

Logo CE

Acording regulations:

EN61558 EN60590 EN60472 UL506 UL1585

Simple primary(V):

230 / 115

Dual secondary(V):

2x( 4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0 )

Vo/Vn:

1.7 (Vo-no load voltage, Vn-load voltage)

 E2006

Weight/unit:

29 gr

> Simple secondary

> Dual secondary

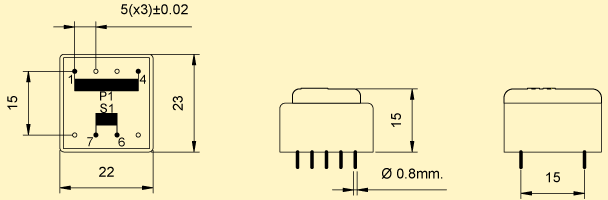

Simple secondary

E2006
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E2006014 0.4 VA 40/B 230 V - 4.5 V - 89.0 mA - 7.6 V
E2006000 0.4 VA 40/B 230 V - 6.0 V - 67.0 mA - 10.2 V
E2006002 0.4 VA 40/B 230 V - 7.5 V - 53.0 mA - 12.7 V
E2006004 0.4 VA 40/B 230 V - 9.0 V - 44.0 mA - 15.3 V
E2006006 0.4 VA 40/B 230 V - 12.0 V - 33.0 mA - 20.4 V
E2006008 0.4 VA 40/B 230 V - 15.0 V - 27.0 mA - 25.5 V
E2006010 0.4 VA 40/B 230 V - 18.0 V - 22.0 mA - 30.6 V
E2006012 0.4 VA 40/B 230 V - 24.0 V - 17.0 mA - 40.8 V
E2006064 0.35 VA 70/B 230 V - 4.5 V - 78.0 mA - 7.6 V
E2006050 0.35 VA 70/B 230 V - 6.0 V - 58.0 mA - 10.2 V
E2006052 0.35 VA 70/B 230 V - 7.5 V - 47.0 mA - 12.7 V
E2006054 0.35 VA 70/B 230 V - 9.0 V - 39.0 mA - 15.3 V
E2006056 0.35 VA 70/B 230 V - 12.0 V - 29.0 mA - 20.4 V
E2006058 0.35 VA 70/B 230 V - 15.0 V - 23.0 mA - 25.5 V
E2006060 0.35 VA 70/B 230 V - 18.0 V - 19.0 mA - 30.6 V
E2006062 0.35 VA 70/B 230 V - 24.0 V - 15.0 mA - 40.8 V
E2006114 0.4 VA 40/B 115 V - 4.5 V - 89.0 mA - 7.6 V
E2006100 0.4 VA 40/B 115 V - 6.0 V - 67.0 mA - 10.2 V
E2006102 0.4 VA 40/B 115 V - 7.5 V - 53.0 mA - 12.7 V
E2006104 0.4 VA 40/B 115 V - 9.0 V - 44.0 mA - 15.3 V
E2006106 0.4 VA 40/B 115 V - 12.0 V - 33.0 mA - 20.4 V
E2006108 0.4 VA 40/B 115 V - 15.0 V - 27.0 mA - 25.5 V
E2006110 0.4 VA 40/B 115 V - 18.0 V - 22.0 mA - 30.6 V
E2006112 0.4 VA 40/B 115 V - 24.0 V - 17.0 mA - 40.8 V
E2006164 0.35 VA 70/B 115 V - 4.5 V - 78.0 mA - 7.6 V
E2006150 0.35 VA 70/B 115 V - 6.0 V - 58.0 mA - 10.2 V
E2006152 0.35 VA 70/B 115 V - 7.5 V - 47.0 mA - 12.7 V
E2006154 0.35 VA 70/B 115 V - 9.0 V - 39.0 mA - 15.3 V
E2006156 0.35 VA 70/B 115 V - 12.0 V - 29.0 mA - 20.4 V
E2006158 0.35 VA 70/B 115 V - 15.0 V - 23.0 mA - 25.5 V
E2006160 0.35 VA 70/B 115 V - 18.0 V - 19.0 mA - 30.6 V
E2006162 0.35 VA 70/B 115 V - 24.0 V - 15.0 mA - 40.8 V

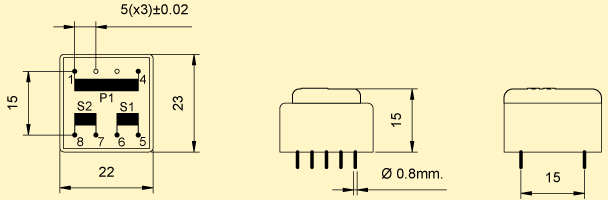

Dual secondary

E2006
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E2006015 0.4 VA 40/B 230 V - 4.5 V 4.5 V 44.0 mA 44.0 mA 2x7.6 V
E2006001 0.4 VA 40/B 230 V - 6.0 V 6.0 V 33.0 mA 33.0 mA 2x10.2 V
E2006003 0.4 VA 40/B 230 V - 7.5 V 7.5 V 27.0 mA 27.0 mA 2x12.7 V
E2006005 0.4 VA 40/B 230 V - 9.0 V 9.0 V 22.0 mA 22.0 mA 2x15.3 V
E2006007 0.4 VA 40/B 230 V - 12.0 V 12.0 V 17.0 mA 17.0 mA 2x20.4 V
E2006009 0.4 VA 40/B 230 V - 15.0 V 15.0 V 13.0 mA 13.0 mA 2x25.5 V
E2006011 0.4 VA 40/B 230 V - 18.0 V 18.0 V 11.0 mA 11.0 mA 2x30.6 V
E2006013 0.4 VA 40/B 230 V - 24.0 V 24.0 V 8.0 mA 8.0 mA 2x40.8 V
E2006065 0.35 VA 70/B 230 V - 4.5 V 4.5 V 39.0 mA 39.0 mA 2x7.6 V
E2006051 0.35 VA 70/B 230 V - 6.0 V 6.0 V 29.0 mA 29.0 mA 2x10.2 V
E2006053 0.35 VA 70/B 230 V - 7.5 V 7.5 V 23.0 mA 23.0 mA 2x12.7 V
E2006055 0.35 VA 70/B 230 V - 9.0 V 9.0 V 19.0 mA 19.0 mA 2x15.3 V
E2006057 0.35 VA 70/B 230 V - 12.0 V 12.0 V 15.0 mA 15.0 mA 2x20.4 V
E2006059 0.35 VA 70/B 230 V - 15.0 V 15.0 V 12.0 mA 12.0 mA 2x25.5 V
E2006061 0.35 VA 70/B 230 V - 18.0 V 18.0 V 10.0 mA 10.0 mA 2x30.6 V
E2006063 0.35 VA 70/B 230 V - 24.0 V 24.0 V 7.0 mA 7.0 mA 2x40.8 V
E2006115 0.4 VA 40/B 115 V - 4.5 V 4.5 V 44.0 mA 44.0 mA 2x7.6 V
E2006101 0.4 VA 40/B 115 V - 6.0 V 6.0 V 33.0 mA 33.0 mA 2x10.2 V
E2006103 0.4 VA 40/B 115 V - 7.5 V 7.5 V 27.0 mA 27.0 mA 2x12.7 V
E2006105 0.4 VA 40/B 115 V - 9.0 V 9.0 V 22.0 mA 22.0 mA 2x15.3 V
E2006107 0.4 VA 40/B 115 V - 12.0 V 12.0 V 17.0 mA 17.0 mA 2x20.4 V
E2006109 0.4 VA 40/B 115 V - 15.0 V 15.0 V 13.0 mA 13.0 mA 2x25.5 V
E2006111 0.4 VA 40/B 115 V - 18.0 V 18.0 V 11.0 mA 11.0 mA 2x30.6 V
E2006113 0.4 VA 40/B 115 V - 24.0 V 24.0 V 8.0 mA 8.0 mA 2x40.8 V
E2006165 0.35 VA 70/B 115 V - 4.5 V 4.5 V 39.0 mA 39.0 mA 2x7.6 V
E2006151 0.35 VA 70/B 115 V - 6.0 V 6.0 V 29.0 mA 29.0 mA 2x10.2 V
E2006153 0.35 VA 70/B 115 V - 7.5 V 7.5 V 23.0 mA 23.0 mA 2x12.7 V
E2006155 0.35 VA 70/B 115 V - 9.0 V 9.0 V 19.0 mA 19.0 mA 2x15.3 V
E2006157 0.35 VA 70/B 115 V - 12.0 V 12.0 V 15.0 mA 15.0 mA 2x20.4 V
E2006159 0.35 VA 70/B 115 V - 15.0 V 15.0 V 12.0 mA 12.0 mA 2x25.5 V
E2006161 0.35 VA 70/B 115 V - 18.0 V 18.0 V 10.0 mA 10.0 mA 2x30.6 V
E2006163 0.35 VA 70/B 115 V - 24.0 V 24.0 V 7.0 mA 7.0 mA 2x40.8 V
