External protection

E5419

EI 54/18,8

External protection

16.0 VA - 40ºC/B

13.0 VA - 70ºC/B

Logo CE

Acording regulations:

EN61558 EN60590 EN60472 UL506 UL1585

Simple primary(V):

230 / 115

Dual secondary(V):

2x( 4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0 )

Center tapped secondary (V):

4.5 / 6.0 / 7.5 / 9.0 / 12.0 / 15.0 / 18.0 / 24.0

Vo/Vn:

1.25 (Vo-no load voltage, Vn-load voltage)

 E5419

Weight/unit:

420 gr

> Simple secondary

> Dual secondary

> Center tapped secondary

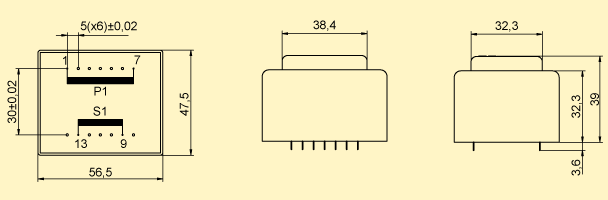

Simple secondary

E5419
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E5419014 16.0 VA 40/B 230 V - 4.5 V - 3556.0 mA - 5.6 V
E5419000 16.0 VA 40/B 230 V - 6.0 V - 2667.0 mA - 7.5 V
E5419002 16.0 VA 40/B 230 V - 7.5 V - 2133.0 mA - 9.3 V
E5419004 16.0 VA 40/B 230 V - 9.0 V - 1778.0 mA - 11.2 V
E5419006 16.0 VA 40/B 230 V - 12.0 V - 1333.0 mA - 15.0 V
E5419008 16.0 VA 40/B 230 V - 15.0 V - 1067.0 mA - 18.7 V
E5419010 16.0 VA 40/B 230 V - 18.0 V - 889.0 mA - 22.5 V
E5419012 16.0 VA 40/B 230 V - 24.0 V - 667.0 mA - 30.0 V
E5419064 13.0 VA 70/B 230 V - 4.5 V - 2889.0 mA - 5.6 V
E5419050 13.0 VA 70/B 230 V - 6.0 V - 2167.0 mA - 7.5 V
E5419052 13.0 VA 70/B 230 V - 7.5 V - 1733.0 mA - 9.3 V
E5419054 13.0 VA 70/B 230 V - 9.0 V - 1444.0 mA - 11.2 V
E5419056 13.0 VA 70/B 230 V - 12.0 V - 1083.0 mA - 15.0 V
E5419058 13.0 VA 70/B 230 V - 15.0 V - 867.0 mA - 18.7 V
E5419060 13.0 VA 70/B 230 V - 18.0 V - 722.0 mA - 22.5 V
E5419062 13.0 VA 70/B 230 V - 24.0 V - 542.0 mA - 30.0 V
E5419114 16.0 VA 40/B 115 V - 4.5 V - 3556.0 mA - 5.6 V
E5419100 16.0 VA 40/B 115 V - 6.0 V - 2667.0 mA - 7.5 V
E5419102 16.0 VA 40/B 115 V - 7.5 V - 2133.0 mA - 9.3 V
E5419104 16.0 VA 40/B 115 V - 9.0 V - 1778.0 mA - 11.2 V
E5419106 16.0 VA 40/B 115 V - 12.0 V - 1333.0 mA - 15.0 V
E5419108 16.0 VA 40/B 115 V - 15.0 V - 1067.0 mA - 18.7 V
E5419110 16.0 VA 40/B 115 V - 18.0 V - 889.0 mA - 22.5 V
E5419112 16.0 VA 40/B 115 V - 24.0 V - 667.0 mA - 30.0 V
E5419164 13.0 VA 70/B 115 V - 4.5 V - 2889.0 mA - 5.6 V
E5419150 13.0 VA 70/B 115 V - 6.0 V - 2167.0 mA - 7.5 V
E5419152 13.0 VA 70/B 115 V - 7.5 V - 1733.0 mA - 9.3 V
E5419154 13.0 VA 70/B 115 V - 9.0 V - 1444.0 mA - 11.2 V
E5419156 13.0 VA 70/B 115 V - 12.0 V - 1083.0 mA - 15.0 V
E5419158 13.0 VA 70/B 115 V - 15.0 V - 867.0 mA - 18.7 V
E5419160 13.0 VA 70/B 115 V - 18.0 V - 722.0 mA - 22.5 V
E5419162 13.0 VA 70/B 115 V - 24.0 V - 542.0 mA - 30.0 V

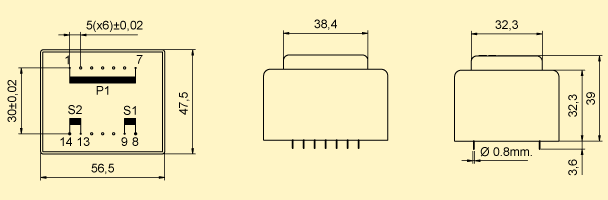

Dual secondary

E5419
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
E5419015 16.0 VA 40/B 230 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
E5419001 16.0 VA 40/B 230 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
E5419003 16.0 VA 40/B 230 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
E5419005 16.0 VA 40/B 230 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
E5419007 16.0 VA 40/B 230 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
E5419009 16.0 VA 40/B 230 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
E5419011 16.0 VA 40/B 230 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
E5419013 16.0 VA 40/B 230 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
E5419065 13.0 VA 70/B 230 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
E5419051 13.0 VA 70/B 230 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
E5419053 13.0 VA 70/B 230 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
E5419055 13.0 VA 70/B 230 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
E5419057 13.0 VA 70/B 230 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
E5419059 13.0 VA 70/B 230 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
E5419061 13.0 VA 70/B 230 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
E5419063 13.0 VA 70/B 230 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V
E5419115 16.0 VA 40/B 115 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
E5419101 16.0 VA 40/B 115 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
E5419103 16.0 VA 40/B 115 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
E5419105 16.0 VA 40/B 115 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
E5419107 16.0 VA 40/B 115 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
E5419109 16.0 VA 40/B 115 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
E5419111 16.0 VA 40/B 115 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
E5419113 16.0 VA 40/B 115 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
E5419165 13.0 VA 70/B 115 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
E5419151 13.0 VA 70/B 115 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
E5419153 13.0 VA 70/B 115 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
E5419155 13.0 VA 70/B 115 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
E5419157 13.0 VA 70/B 115 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
E5419159 13.0 VA 70/B 115 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
E5419161 13.0 VA 70/B 115 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
E5419163 13.0 VA 70/B 115 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V

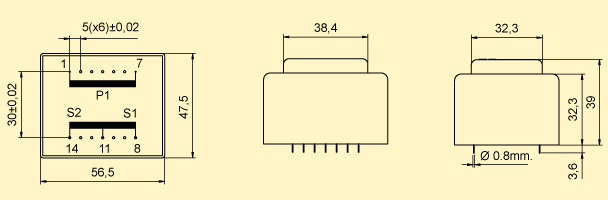

Center tapped secondary

E5419
HR Ref. Power Ambient temperature

Ta

 Primary Secondary
VA Vn Vn In

Vo

(In=0)
P1 P2 S1 S2 S1 S2
{$st[i].ref} 16.0 VA 40/B 230 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
{$st[i].ref} 16.0 VA 40/B 230 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
{$st[i].ref} 16.0 VA 40/B 230 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
{$st[i].ref} 16.0 VA 40/B 230 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
{$st[i].ref} 16.0 VA 40/B 230 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
{$st[i].ref} 16.0 VA 40/B 230 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
{$st[i].ref} 16.0 VA 40/B 230 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
{$st[i].ref} 16.0 VA 40/B 230 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
{$st[i].ref} 13.0 VA 70/B 230 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
{$st[i].ref} 13.0 VA 70/B 230 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
{$st[i].ref} 13.0 VA 70/B 230 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
{$st[i].ref} 13.0 VA 70/B 230 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
{$st[i].ref} 13.0 VA 70/B 230 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
{$st[i].ref} 13.0 VA 70/B 230 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
{$st[i].ref} 13.0 VA 70/B 230 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
{$st[i].ref} 13.0 VA 70/B 230 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V
{$st[i].ref} 16.0 VA 40/B 115 V - 4.5 V 4.5 V 1778.0 mA 1778.0 mA 2x5.6 V
{$st[i].ref} 16.0 VA 40/B 115 V - 6.0 V 6.0 V 1333.0 mA 1333.0 mA 2x7.5 V
{$st[i].ref} 16.0 VA 40/B 115 V - 7.5 V 7.5 V 1067.0 mA 1067.0 mA 2x9.3 V
{$st[i].ref} 16.0 VA 40/B 115 V - 9.0 V 9.0 V 889.0 mA 889.0 mA 2x11.2 V
{$st[i].ref} 16.0 VA 40/B 115 V - 12.0 V 12.0 V 667.0 mA 667.0 mA 2x15.0 V
{$st[i].ref} 16.0 VA 40/B 115 V - 15.0 V 15.0 V 533.0 mA 533.0 mA 2x18.7 V
{$st[i].ref} 16.0 VA 40/B 115 V - 18.0 V 18.0 V 444.0 mA 444.0 mA 2x22.5 V
{$st[i].ref} 16.0 VA 40/B 115 V - 24.0 V 24.0 V 333.0 mA 333.0 mA 2x30.0 V
{$st[i].ref} 13.0 VA 70/B 115 V - 4.5 V 4.5 V 1444.0 mA 1444.0 mA 2x5.6 V
{$st[i].ref} 13.0 VA 70/B 115 V - 6.0 V 6.0 V 1083.0 mA 1083.0 mA 2x7.5 V
{$st[i].ref} 13.0 VA 70/B 115 V - 7.5 V 7.5 V 867.0 mA 867.0 mA 2x9.3 V
{$st[i].ref} 13.0 VA 70/B 115 V - 9.0 V 9.0 V 722.0 mA 722.0 mA 2x11.2 V
{$st[i].ref} 13.0 VA 70/B 115 V - 12.0 V 12.0 V 542.0 mA 542.0 mA 2x15.0 V
{$st[i].ref} 13.0 VA 70/B 115 V - 15.0 V 15.0 V 433.0 mA 433.0 mA 2x18.7 V
{$st[i].ref} 13.0 VA 70/B 115 V - 18.0 V 18.0 V 361.0 mA 361.0 mA 2x22.5 V
{$st[i].ref} 13.0 VA 70/B 115 V - 24.0 V 24.0 V 271.0 mA 271.0 mA 2x30.0 V
